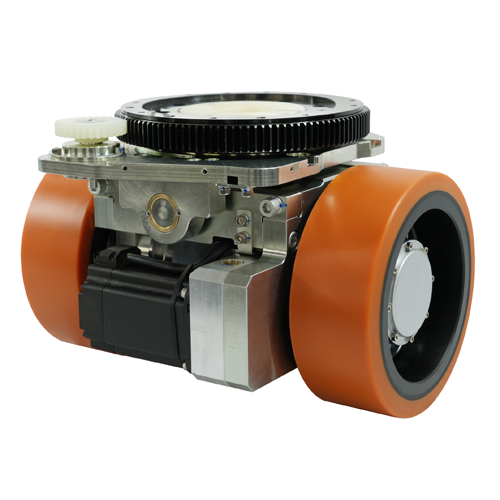

Ce système d'entraînement haute performance est doté de deux servomoteurs de 3kW, offrant un couple de 1066Nm pour un transport à forte charge à 60.7 m/min. Avec une direction à 180 °, une protection IP54 et des commandes de sécurité multicouches, il garantit un fonctionnement précis et stable dans des environnements industriels difficiles tout en améliorant l'efficacité et la sécurité.
| Paramètre de performance principal | ||
| Modèle | HW400-SM3000-48-62-DS | |
| Index de la perfomance | Paramètre | |
| Moteur de voyage | Type de moteur | Servo-moteur synchrone à aimant permanent |
| Puissance moteur KW | 3kw (deux) | |
| Tension V | 48 | |
| Courant nominal A | 72 | |
| Couple nominal Nm | 9.55 | |
| Vitesse nominale r/min | 3000 | |
| Type d'encordeur | Encorder de l'incrmental | |
| Boîte de vitesses | Type de réducteur | Réduction d'engrenage secondaire |
| Rapport réducteur | 60.7 | |
| Frein | Couple de frein Nm | 16.5 |
| Tension nominale | DC24 | |
| Roue | Tyer matériel | Polyuréthane/Caoutchouc |
| Taille de roue | Φ 400X15 | |
| Autres | Angle de limite de direction | ± 180 ° |
| Vitesse de déplacement m/min | 0-34 | |
| Traction nominale N | 9790 | |
| Capacité de transport Kg | 6000 | |
| Poids net Kg | 255 | |
| Puissance de moteur facultative Utilisé pour les robots mobiles (AGV), les empileurs de palettes, les transpalettes, les balayeuses, les camions de travail aérien, etc. | ||
1. entraînement puissant, haute efficacité et stabilité
Équipé de moteurs servo doubles, chaque moteur a une puissance nominale de 3kW, une vitesse nominale de 3000r/min et un couple nominal de 9,65 N · m, offrant une puissance robuste. Avec un rapport de vitesse des roues motrices de 62, une vitesse maximale de 60.7 m/min, un couple de sortie nominal de 1066N · m et une charge statique de 7000kg, il peut fonctionner efficacement et de manière stable pour le transport à forte charge et les tâches de transfert rapide, améliorant considérablement l'efficacité opérationnelle des véhicules industriels.
2. Direction précise, manœuvre flexible
Le rapport de vitesse du grand engrenage au petit engrenage est 220/30, l'angle de braquage est supérieur à 180 ° et le diamètre de braquage maximal est de 740mm. Couplé à un encodeur absolu (modèle ADX - C038L8 - MA12 / 1284CP - P061), il permet un contrôle précis de la direction. Qu'il s'agisse d'une direction flexible dans un espace étroit ou d'une conduite précise le long d'un chemin complexe, il peut gérer des tâches facilement, améliorant efficacement la flexibilité et la précision opérationnelles.
3. protections multiples, sécurité et fiabilité
Le niveau de protection du moteur atteint IP54, offrant d'excellentes capacités antipoussière et anti-éclaboussures, ce qui le rend adapté aux environnements industriels complexes tels que les conditions poussiéreuses et humides. Avec une tension de freinage de 24V et un couple de freinage de 16,5N · m, il est également équipé de limites électriques de 110 degrés de chaque côté, de limites mécaniques de 120 degrés de chaque côté, et trois commutateurs de détection normalement fermés PNP. Ceux-ci garantissent de manière globale le fonctionnement sûr de l'équipement, réduisant le risque de défaillance et prolongeant la durée de vie.
Contactez-nous pour une solution de système de disque pour votre AGV.
