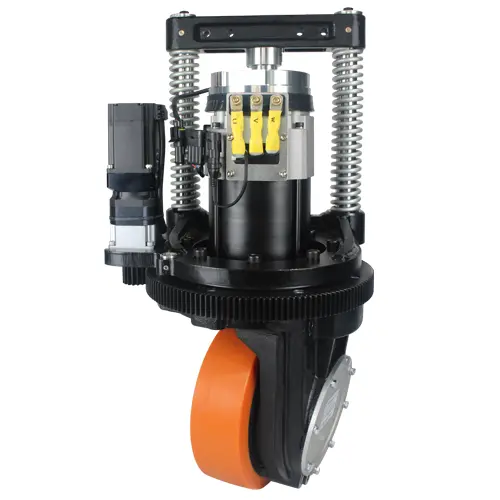

HL230 Roue d'entraînement verticale avec suspension

Volants verticaux spéciaux pour AGV de type chariot élévateur, moteurs à induction CA et servo moteurs absolus de direction; prendre en charge diverses méthodes de contrôle telles que les bus CANopen, Modbus, EtherCAT et les impulsions; le processus de boîte de vitesses mature a les caractéristiques d'un roulement élevé et d'une fiabilité élevée. La conception de roue détachable facile présente les caractéristiques d'une faible génération de chaleur, d'un faible taux de défaillance et d'un entretien facile. Le mécanisme rotatif est fabriqué à l'aide du processus de meulage des engrenages de surface à dents dures, qui est facile à contrôler de haute précision.

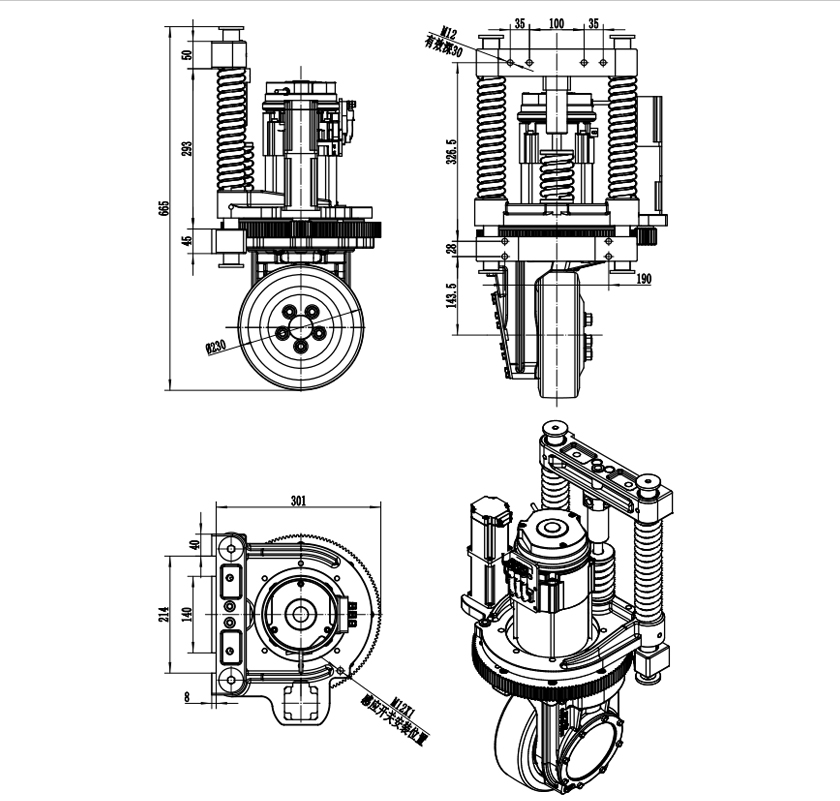

Spécification de la roue d'entraînement verticale HL230 avec suspension

Paramètre de performance principal
Modèle		HL230-AC1600-24-22-FD-SM	HL230-AC2200-24-22-FD-SM
	Index de la perfomance	Paramètre	Paramètre
Moteur de voyage	Type de moteur	Moteur à induction AC	Moteur à induction AC
	Puissance moteur KW	1.6	2.2
	Tension V	24	24
	Courant nominal A	47	105
	Couple nominal Nm	5.66	6.26
	Vitesse nominale r/min	3250	2560
	Type d'encordeur	Type d'impulsion	Type d'impulsion
Boîte de vitesses	Type de réducteur	Réduction d'engrenage secondaire	Réduction d'engrenage secondaire
Boîte de vitesses	Rapport réducteur	22.07:1	22.07:1/27 31
Frein	Couple de frein Nm	16	16
Frein	Tension nominale	DC24	DC24
Roue	Tyer matériel	Polyuréthane/Caoutchouc	Polyuréthane/Caoutchouc
Roue	Taille de roue	Φ 230X75	Φ 230X75
Partie direction	Type de moteur	Servo-moteur synchrone à aimant permanent	Servo-moteur synchrone à aimant permanent
	Puissance moteur KW	0.4	0.4
	Tension V	48	48
	Courant nominal A	10.1	10.1
	Couple nominal Nm	5.66	6.26
	Vitesse nominale r/min	3000	3000
	Type de réducteur	Réduction d'engrenage secondaire	Réduction d'engrenage secondaire
	Rapport de réduction	200:1	200:1
	Type d'encordeur	Encodeur incrmental/encodeur absolu	Encodeur incrmental/encodeur absolu
Autres	Angle de limite de direction	Aucun	Aucun
	Vitesse de déplacement m/min	0-105	0-105
	Traction nominale N	1000	1080
	Capacité de transport Kg	1200	1200
	Poids net Kg	91	92
Rapport de réduction facultatif: 14.5,16.7, 27.31 Utilisé pour les robots mobiles (AGV), les empileurs de palettes, les transpalettes, les balayeuses, les camions de travail aérien, etc.
