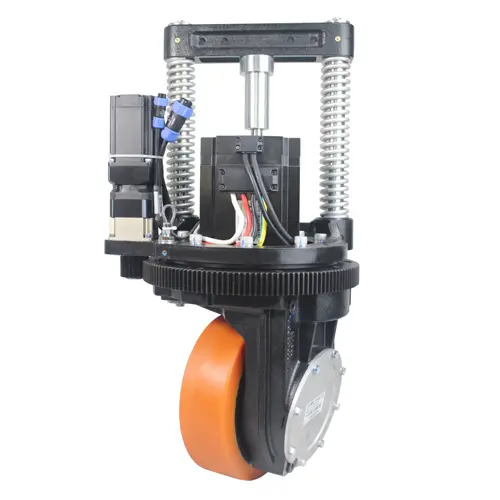

HL230 Volant de direction avec support de suspension

Conçu pour les AGV de type chariot élévateur, nos roues volantes verticales:

Servos de direction de l'encodeur moteurs à entraînement absolu

Prise en charge multi-protocole: CANopen, Modbus, EtherCAT et contrôle des impulsions

Technologie de boîte de vitesses éprouvée: capacité de charge élevée avec une fiabilité exceptionnelle


Spécification de HL230 Volant de direction avec support de suspension


Paramètre de performance principal
ModèleHL230-SM2500-48-17

Index de la perfomanceParamètre
Moteur de voyageType de moteurServomoteur synchrone à aimant permanent
Puissance moteur KW2.5
Tension V48
Courant nominal A61
Couple nominal Nm7.96
Vitesse nominale r/min3000
Type d'encordeurCodeur incrémental
Boîte de vitessesType de réducteurRéduction d'engrenage secondaire
Rapport réducteur27.31
FreinCouple de frein Nm8
Tension nominaleDC24
RoueTyer matérielPolyuréthane/Caoutchouc
Taille de roueΦ 230X75
Partie directionType de moteurServo-moteur synchrone à aimant permanent
Puissance moteur KW0.4
Tension V48
Courant nominal A10.1
Couple nominal Nm5.66
Vitesse nominale r/min3000
Type de réducteurRéduction de l'engrenage planétaire secondaire
Rapport de réduction400:1
Type d'encordeurEncodeur incrmental/encodeur absolu
AutresAngle de limite de direction± 110 °
Vitesse de déplacement m/min0-78
Traction nominale N1374
Capacité de transport Kg1200
Poids net Kg82

Rapport de réduction facultatif: 14.5,16.7, 27.31

Utilisé pour les robots mobiles (AGV), les empileurs de palettes, les transpalettes, les balayeuses, les camions de travail aérien, etc.


hl230 steering drive wheel with suspension bracke

Conception adaptée à la maintenance du volant HL230 avec support de suspension

  • Roue à détachement rapide pour un entretien facile

  • Fonctionnement à faible chaleur et à haute efficacité

  • Dents d'engrenage de précision au sol pour un contrôle de mouvement précis


Construit pour les applications de manutention exigeantes.
